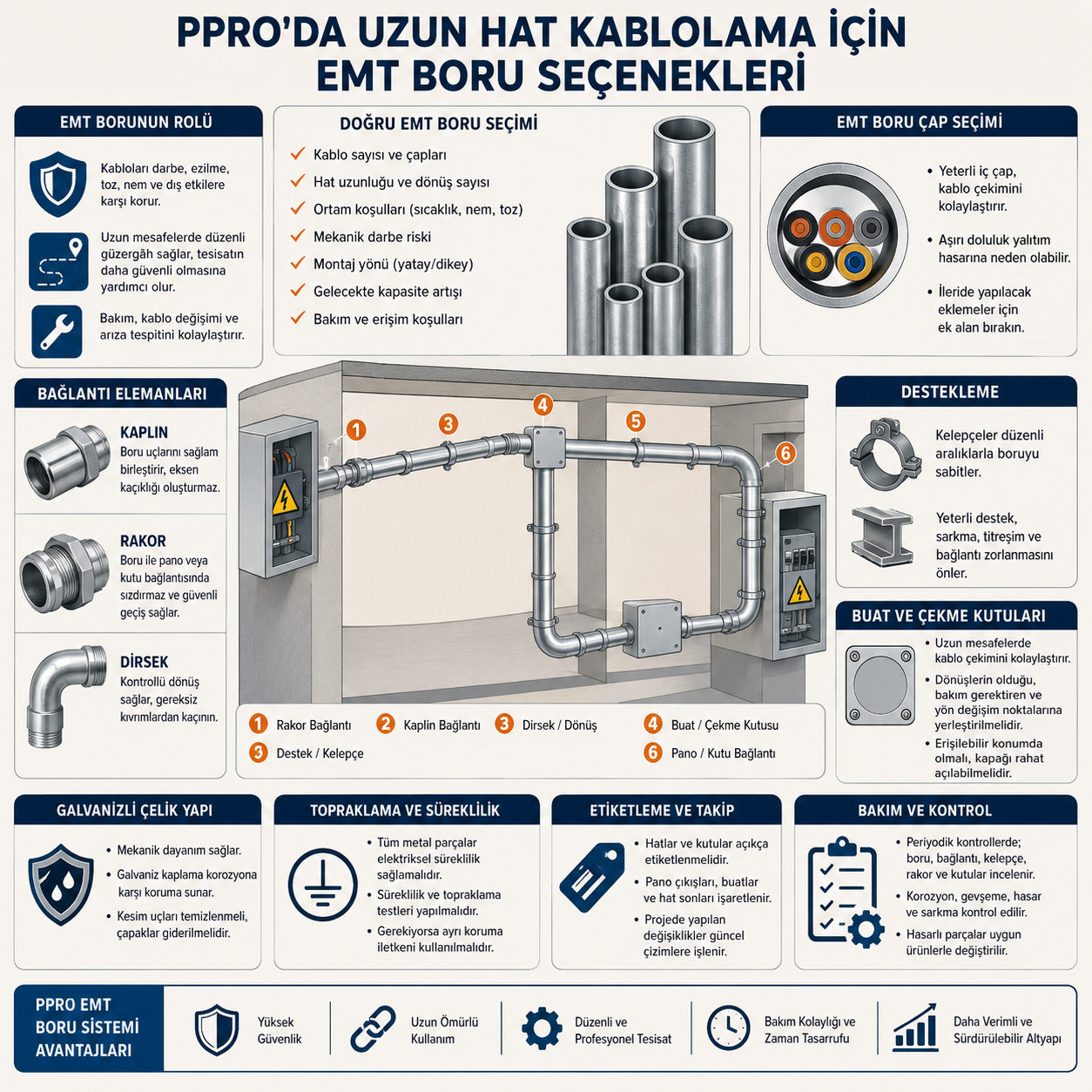

PPRO’da Uzun Hat Kablolama İçin EMT Boru Seçenekleri

Anahtar Kelimeler: uzun hat kablolama, PPRO EMT boru, EMT boru seçenekleri, kablo koruma sistemleri, uzun mesafeli elektrik hattı, galvanizli çelik boru, EMT rakor, EMT kaplin, elektrik tesisatı, endüstriyel kablolama

Uzun Hat Kablolama Projelerinde EMT Borunun Rolü

Endüstriyel tesisler, üretim alanları, depolar, ticari yapılar ve altyapı projelerinde elektrik kablolarının uzun mesafeler boyunca güvenli biçimde taşınması gerekir. Kablolar açıkta bırakıldığında darbe, ezilme, keskin yüzeyler, toz, nem ve bakım faaliyetleri sırasında oluşabilecek fiziksel etkilerle karşı karşıya kalabilir.

Uzun hat kablolama projelerinde EMT boru kullanılması, kabloların belirlenmiş bir güzergâh içinde korunmasını ve tesisatın daha düzenli görünmesini sağlar. Metal boru sistemi, kabloları mekanik etkilerden ayırırken pano, buat ve makine bağlantıları arasında sürekli bir koruma hattı oluşturur.

PPRO’da sunulan EMT boru seçenekleri, farklı proje gereksinimlerine göre değerlendirilebilir. Boru çapı, bağlantı biçimi, montaj ortamı ve kullanılacak aksesuarlar doğru seçildiğinde uzun hat kablolama daha güvenli ve yönetilebilir hâle gelir.

Proje İhtiyacına Göre EMT Boru Seçimi

Her uzun hat aynı koşullarda çalışmaz. Bazı projelerde birkaç kablo aynı güzergâhta taşınırken bazı uygulamalarda güç, kontrol ve haberleşme hatlarının ayrı borular içinde ilerlemesi gerekir. Bu nedenle uzun hat kablolama için EMT boru seçimi yapılırken yalnızca hat uzunluğuna bakmak yeterli değildir.

Boru seçiminde şu kriterler değerlendirilmelidir:

• Kablo sayısı ve kablo çapları

• Kablo kesitleri

• Hat uzunluğu

• Güzergâhtaki dönüş sayısı

• Ortam sıcaklığı

• Nem ve toz seviyesi

• Mekanik darbe riski

• Montajın yatay veya dikey olması

• Gelecekte kapasite artışı ihtimali

• Bakım ve kablo değiştirme koşulları

PPRO EMT boru seçenekleri arasında karar verilirken mevcut tesisatın yanı sıra gelecekte yapılabilecek eklemeler de hesaba katılmalıdır. Uzun hat kablolama için sınırda seçilen bir boru çapı, ileride yeni kablo eklenmesini veya mevcut kablonun değiştirilmesini zorlaştırabilir.

EMT Boru Çaplarının Değerlendirilmesi

Uzun hat kablolama uygulamalarında boru çapı, kablo çekme kuvvetini ve montaj kolaylığını doğrudan etkiler. Gereğinden küçük çap seçilmesi, kabloların boru içinde sıkışmasına ve sürtünmenin artmasına neden olabilir.

Kablo sayısı arttıkça yalnızca toplam çap değil, boru içindeki doluluk oranı da dikkate alınmalıdır. Kabloların boru içinde tamamen sıkışık biçimde bulunması, çekme işlemi sırasında yalıtım hasarı riskini artırabilir.

PPRO EMT boru seçenekleri farklı kablo gruplarına uygun ölçülerde değerlendirilebilir. Daha büyük çaplı borular, uzun mesafelerde çekme işlemini kolaylaştırabilir ve ileride yapılabilecek tesisat değişiklikleri için ek alan sağlayabilir.

Ancak gereğinden büyük boru kullanılması da her zaman en doğru yaklaşım değildir. Büyük çap daha fazla yer kaplayabilir, daha güçlü destek elemanları gerektirebilir ve proje maliyetini artırabilir. Bu nedenle uzun hat kablolama için dengeli bir çap seçimi yapılmalıdır.

Galvanizli Çelik Yapının Sağladığı Koruma

EMT borular genellikle galvanizli çelik yapı sayesinde mekanik dayanım ve yüzey koruması sağlar. Galvaniz kaplama, metal yüzeyin çevresel etkilere karşı daha dirençli olmasına yardımcı olur.

Uzun hat kablolama projelerinde boru güzergâhı farklı bölümlerden geçebilir. Hat bir noktada kuru iç ortamdayken başka bir noktada nem, toz veya sıcaklık değişimine maruz kalabilir. Bu nedenle boru yüzeyinin dayanımı önem kazanır.

PPRO EMT boru seçenekleri değerlendirilirken montaj ortamı doğru tanımlanmalıdır. Yoğun nem, kimyasal buhar veya açık hava etkisi bulunan alanlarda yalnızca standart ürün seçimine güvenilmemeli, ortam koşullarına uygun ek koruma ve bağlantı çözümleri değerlendirilmelidir.

Boru kesimi sırasında oluşan çapaklar temizlenmeli ve kesilen uçlar kablo yalıtımına zarar vermeyecek hâle getirilmelidir. Uzun hat kablolama boyunca çok sayıda kesim ve bağlantı yapılabileceği için her işlem aynı kalite standardında uygulanmalıdır.

EMT Kaplin Seçenekleri

Uzun bir EMT hattı tek parça borudan oluşmaz. Borular kaplinler yardımıyla birbirine bağlanır ve sürekli bir güzergâh meydana getirilir. Kaplin seçimi, hattın mekanik bütünlüğü açısından önemlidir.

Uzun hat kablolama projelerinde bağlantı noktası sayısı arttıkça gevşeme ve hizalama hatası riski de artabilir. Kaplinler boru uçlarına tam oturmalı ve borular aynı eksende birleştirilmelidir.

PPRO EMT kaplin seçenekleri, boru çapıyla uyumlu olarak seçilmelidir. Yanlış ölçüde veya düşük kaliteli bağlantı elemanı kullanılması, hattın zamanla gevşemesine ve boru bölümleri arasında açıklık oluşmasına neden olabilir.

Kaplinlerin montajı sırasında bağlantı noktalarının yalnızca sıkı görünmesine değil, mekanik olarak sağlam olmasına da dikkat edilmelidir. Uzun hat kablolama güzergâhlarında titreşim bulunan bölgeler ayrıca kontrol edilmelidir.

EMT Rakor ve Kutu Bağlantıları

EMT borunun pano, buat ve elektrik kutularına bağlandığı noktalarda rakor kullanılır. Bu noktalar, tesisatın en kritik geçiş alanlarından biridir.

Uzun hat kablolama sırasında boru ile kutu arasında eksen kaçıklığı oluşursa rakor üzerinde mekanik gerilim meydana gelebilir. Bu gerilim zamanla bağlantının gevşemesine veya kutu girişinin zarar görmesine neden olabilir.

PPRO EMT rakor seçenekleri, boru çapı ve kutu giriş ölçüsüyle uyumlu seçilmelidir. Kablo geçiş bölgesinde keskin metal kenar bulunmamalı, gerekli durumlarda koruyucu burç kullanılmalıdır.

Pano ve buat bağlantılarında borunun yükü doğrudan kutu girişine bırakılmamalıdır. Boru, bağlantı noktasına yakın bir noktadan ayrıca desteklenmelidir. Böylece uzun hat kablolama sisteminde bağlantı elemanlarının üzerine gereksiz yük binmesi engellenir.

Dirsekler ve Kontrollü Dönüşler

Uzun güzergâhlarda boru hattının kolonlar, duvarlar, makineler ve diğer tesisat sistemleri çevresinden geçmesi gerekebilir. Bu nedenle dirsek ve büküm noktaları kaçınılmazdır.

Uzun hat kablolama projelerinde gereksiz dönüş sayısı azaltılmalıdır. Her dönüş, kablo çekme direncini artırır ve montaj sırasında kabloya uygulanan kuvvetin yükselmesine neden olur.

PPRO EMT boru seçenekleriyle birlikte uygun dirsek ve bağlantı parçaları kullanılarak kontrollü dönüşler oluşturulabilir. Borunun sahada bükülmesi gerekiyorsa uygun bükme ekipmanı kullanılmalıdır.

Boru kesitini daraltan, ezilmiş veya keskin dönüşler kabul edilmemelidir. Uzun hat kablolama sırasında kablo çekimi zorlaşıyorsa sorun yalnızca kablo uzunluğundan değil, hat üzerindeki dönüşlerden de kaynaklanabilir.

Destek ve Kelepçe Seçenekleri

Uzun EMT hatlarında destek sistemi, boru hattının düzlüğünü ve mekanik güvenliğini korur. Yetersiz desteklenen borular zaman içinde sarkabilir, titreşebilir veya bağlantı noktalarına ek yük bindirebilir.

Uzun hat kablolama projelerinde kelepçeler ve taşıyıcı parçalar düzenli aralıklarla yerleştirilmelidir. Destek aralıkları boru çapına, kablo yüküne, montaj yönüne ve ortam koşullarına göre belirlenmelidir.

PPRO EMT boru aksesuarlarıyla uyumlu kelepçe çözümleri kullanılması, sistem bütünlüğünü güçlendirir. Kelepçeler boruyu ezmeyecek, ancak hareket etmesine de izin vermeyecek şekilde monte edilmelidir.

Dikey hatlarda kablo ve boru ağırlığı daha dikkatli değerlendirilmelidir. Uzun hat kablolama dikey bir şafttan ilerliyorsa yalnızca boru değil, kablo ağırlığı da uygun yöntemlerle desteklenmelidir.

Buat ve Çekme Kutusu Planlaması

Uzun mesafelerde kabloların tek seferde boru içinden çekilmesi zor olabilir. Bu nedenle belirli noktalara buat veya çekme kutusu yerleştirilmesi montajı kolaylaştırır.

Uzun hat kablolama sırasında çekme kutuları özellikle dönüşlerin yoğun olduğu, güzergâhın yön değiştirdiği ve bakım erişiminin gerekli olduğu noktalarda kullanılmalıdır.

Kutular erişilebilir konumda bulunmalı ve makine, raf veya sabit yapıların arkasında kalmamalıdır. Bakım sırasında kutu kapağının rahatça açılabilmesi gerekir.

PPRO EMT boru ve aksesuar seçenekleriyle oluşturulan bir sistemde buat konumları proje aşamasında belirlenmelidir. Sonradan eklenen kontrolsüz kutular, güzergâh bütünlüğünü bozabilir ve tesisatın düzensiz görünmesine neden olabilir.

Topraklama ve Elektriksel Süreklilik

Metal boru sistemlerinde elektriksel süreklilik güvenlik açısından kritik bir konudur. Boru, rakor, kaplin, kutu ve pano bağlantılarının bütünlük göstermesi gerekir.

Uzun hat kablolama projelerinde bağlantı noktası sayısı fazla olduğundan süreklilik kontrolü daha önemlidir. Tek bir gevşek kaplin veya hatalı kutu bağlantısı, metal hattın elektriksel bütünlüğünü etkileyebilir.

PPRO EMT boru sistemi monte edildikten sonra topraklama ve süreklilik testleri yapılmalıdır. Proje gerektiriyorsa boru hattına ek olarak ayrı bir koruma iletkeni kullanılmalıdır.

Metal borunun fiziksel olarak devam ediyor görünmesi, elektriksel sürekliliğin kesin olarak sağlandığı anlamına gelmez. Bu nedenle uzun hat kablolama tamamlandıktan sonra ölçüm ve kontrol aşaması atlanmamalıdır.

Etiketleme ve Güzergâh Yönetimi

Uzun boru hatlarında hangi devrenin nereden geçtiğinin anlaşılması bakım kolaylığı sağlar. Birden fazla paralel EMT boru bulunduğunda etiketsiz hatlar ciddi karışıklık oluşturabilir.

Uzun hat kablolama güzergâhları pano çıkışında, buatlarda, yön değişimlerinde ve hat sonunda işaretlenmelidir. Etiketler kolay okunmalı ve ortam koşullarında silinmeyecek şekilde uygulanmalıdır.

PPRO ürünleriyle oluşturulan boru güzergâhlarının proje çizimleriyle uyumlu tutulması gerekir. Sahada yapılan değişiklikler proje dokümanlarına işlenmelidir.

Düzenli etiketleme, arıza müdahalesini hızlandırır ve yanlış hattın açılması riskini azaltır. Özellikle üretim tesislerinde uzun hat kablolama sistemlerinin izlenebilir olması bakım güvenliği açısından önem taşır.

Bakım ve Periyodik Kontrol

EMT boru sistemi sağlam bir yapıya sahip olsa da uzun süre boyunca kontrol edilmeden bırakılmamalıdır. Darbe, titreşim, nem ve bakım faaliyetleri zamanla bağlantıları etkileyebilir.

Uzun hat kablolama kontrollerinde şu noktalar incelenmelidir:

• Borularda ezilme ve deformasyon

• Kaplinlerde gevşeme

• Rakorlarda açıklık

• Kelepçelerde kırılma

• Boru hattında sarkma

• Yüzeyde korozyon

• Buat kapaklarında hasar

• Pano girişlerinde zorlanma

• Etiketlerde silinme

• Topraklama sürekliliğinde sorun

PPRO EMT boru ve aksesuarlarının düzenli kontrol edilmesi, küçük montaj sorunlarının büyük arızalara dönüşmesini önleyebilir. Hasarlı parçalar geçici çözümlerle sabitlenmemeli, uygun ürünlerle değiştirilmelidir.

Uzun hat kablolama için bakım planı hazırlanırken ortam koşulları, çalışma yoğunluğu ve darbe riski göz önünde bulundurulmalıdır.

Sonuç

Uzun mesafeli elektrik tesisatlarında güvenilir bir kablo koruma sistemi oluşturmak, doğru boru ve aksesuar seçimiyle mümkündür. Boru çapı, kaplin, rakor, dirsek, kelepçe ve buat gibi bütün bileşenler bir sistem olarak değerlendirilmelidir.

PPRO EMT boru seçenekleri, farklı uzun hat kablolama ihtiyaçlarına uygun çözümler oluşturulmasına yardımcı olur. Doğru çaplandırma, yeterli destekleme ve kontrollü bağlantı uygulamaları tesisatın mekanik dayanımını artırır.

Düzenli bakım, etiketleme ve süreklilik kontrolleriyle desteklenen uzun hat kablolama sistemleri; daha güvenli, düzenli ve sürdürülebilir bir elektrik altyapısı sağlar.
